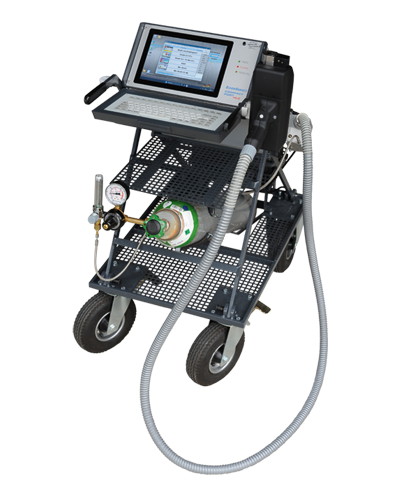

Belec Compact Port HLC

Zuverlässige Ergebnisse direkt vor Ort!

Entdecken Sie die Zukunft der mobilen Materialanalyse mit dem revolutionären Belec Compact Port HLC!

Unser Belec Compact Port HLC (Hybrid Low Carbon) bringt die Leistung und Flexibilität auf ein völlig neues Niveau. Das weltweit einzige, tragbare Hybrid-Spektrometer bietet Ihnen die perfekte Lösung zur Analyse von Kohlenstoff mit dem neuestem 6GSO-System.

Bislang waren hochpräzise Kohlenstoffanalysen nur großen Laborspektrometern vorbehalten. Doch nun können Sie diese Leistungsfähigkeit direkt vor Ort nutzen, dank des einzigartigen Designs unseres Belec Compact Port HLC. Entwickelt von unseren erfahrenen Ingenieuren, vereint dieses Spektrometer Flexibilität mit höchster Präzision.

Erleben Sie die Freiheit der Analyse überall und jederzeit mit unserem mobilen Spektrometer.

Die hochwertigen digitalen Sensoren decken den gesamten Spektralbereich ab und ermöglichen eine konsequente Linienauswahl bei der chemischen Analyse.Gleichzeitig liefern die analogen Detektoren für bestimmte Elemente, wie Kohlenstoff, eine einzigartige Performance mit unschlagbaren Nachweisgrenzen und Genauigkeit. Dank kompakter und robuster Bauweise sind Belec-Spektrometer die perfekte Lösung für Anwendungen, die Mobilität und Präzision erfordern.

Fordern Sie jetzt Ihr unverbindliches Angebot an und erleben Sie die Zukunft der Analytik mit dem Belec Compact Port HLC.

Zur Anfrage

Produktmerkmale

Kurzzusammenfassung

einzigartige Kombination von anerkannter und neuartiger Technik in der mobilen Metallanalyse
hohe Leistungsfähigkeit durch Verwendung des neuestem 6GSO System (6th Generation Spektrometer Optic System)
einfache Handhabung
wartungsfreie Abfunksonde (kein Elektrodenwechsel nötig)
Mobilität durch Unterwagen
flexibler Lichtleiterschlauch bis zu einer Länge von 8 m*
netzunabhängiger Betrieb durch leistungsstarken Akku*
komfortables Gewicht und Abmessungen
bedienerfreundliche Software mit individuell anpassbarer Bedienoberfläche
Analyse von Kohlenstoff (C), Phosphor (P) und Schwefel (S) mit der Argonsonde UV*
Analyse von Stickstoff (N) in Duplexstählen*
schnelle Verwechslungsprüfung (PMI) mit der Luftsonde
hohe Messgenauigkeit (C ab 0,003 %)
softwaregesteuerte Rekalibration
Adapter für unterschiedlichste Probenformen

*optional

Download Prospektbroschüre

Technische Daten

Optik

Spektrometer in Paschen-Runge-Aufstellung mit neuestem 6GSO-System (6th Generation Spektrometer Optic-System)
Rowlandkreisdurchmesser 300 mm
nutzbare Wellenlängen 145 - 410 nm
Zeiss-Gitter mit 3600 Linien/mm
reziproke Dispersion 0,9 nm/mm (1. Ord.)
stoßunempfindlich
temperaturstabilisierte Detektoren mit wellenlängenabhängig konfigurierten Eintrittsfenstern (US-Lizens)
hochempfindliche Photomultiplier für die perfekte Analyse von Kohlenstoff zur sicheren Unterscheidung von H- und L-Edelstählen
intergrierte Rauschunterdrückung

Abfunksonden

argongespülte Abfunksonde
Argonsonde UV für genaue Analyse inklusive C, P, S, optional N
Argonspülung unabhängig vom Gerät am Sondenstecker
Luftsonde für schnelle Verwechselungsprüfung (PMI)
Adapter für Drähte, Rohre und Kleinteile für alle Sonden erhältlich
sehr leichtes Sondengehäuse aus schlagfestem Kunststoff
Start- und Quittierknopf im Griffbereich
Signal beim Finden einer Verwechselung: optische Anzeigen für "Wiederholen" und "Verwerfen", Startsperre bis zum Quittieren
Multifaser-Quarz-Lichtleiter, Standardlänge 3 m bis 8 m optional
verschleißfreie Wolfram-Elektrode
Silber-Elektrode für Luftsonde
Steckersystem für Sonden -Adapter für verschiedene Probenformen erhältlich, für Drähte, Rohre, Kleinteile
Spezialadapter auf Anfrage

Funkenanregung

Funkenerzeuger mit max. 400 Hz Zündfrequenz
unipolare Entladung
Parameter für Vorfunken und Integration getrennt einstellbar
Zündfrequenz vom Programm wählbar
Anregungsenergie vom Programm wählbar
Zündspannung 20 kV

Elektronik

Temperatur-Stabilisation auf 0,1°C genau
separates AD-Wandler-Board je Detektor auf Multichannel-Board, mit High-Speed USB Adapter gekoppelt
integrierte Rauschunterdrückung
automatische Untergrundkompensation
beliebige Anzahl von Messkanälen konfigurierbar für mehrere Basen
für PMT-Seite: stabilisierte HV, Nullpunkt-stabilisierte Analogverstärker, 6-Dekaden A/D-Wandler je Kanal

Maße

Breite 360 mm
Höhe 200 mm
Tiefe 420 mm

Gewichte

Analysegerät 17,0 kg
Argonsonde 1,30 kg*
Argonsonde UV 1,75 kg*
Luftsonde 0,80 kg*

*in der Hand gehalten

Elektrischer Anschluss

230 V/50 Hz oder 110 V/60 Hz
100 W in Stand-by
600 W während der Analyse

Computer-Hardware

Systemintegriertes Industrie-Computersystem mit Intel® Pentium® J6426, up to 3.00 GHz
Arbeitsspeicher 8GB/16GB
Festplatte 64GB eMMC + 128/256 GB SATA SSD.M2 (Solid-State-Drive)
Intel® UHD Graphics mit DP-Ausgang
10,4” Breitbild-Farbmonitor mit Touch Funktion, andere Monitore auf Anfrage
vollständige Tastatur und Maus bzw. Touch Panel
USB 2.0 Schnittstellen
Ethernet Schnittstelle RJ 45, 1 Gigabit Ethernet Controller
Serielle Schnittstelle
Betriebssystem Microsoft Windows® 11Enterprise LTSC mit kundenspezifischen Länder- und Spracheinstellungen
Remote-Service-System (RSS) über Teamviewer®

Belec WIN 21 Analyse- und Qualitätsprüfprogramm

Software

Belec WIN 21 Analyse- und Qualitätsprüfprogramm
Analysenwert-Anzeige bei jeder Messung
beliebig viele Analysenprogramme nach Kundenspezifikation
jedes Programm mit individuellen Analyseparametern
automatische Messprogrammauswahl (APF) optional
Analysenberechnung mit Untergrund-Korrektur, Drift-Korrektur, additiver Interelementkorrektur, multiplikativer Interelementkorrektur
automatische Korrektur mit Standardtypen
einfache und gleichzeitige Rekalibration mehrerer Programme (BGR)
Verwechslungsprüfung durch Vergleich mit Referenzmessung
Güteprüfung durch Vergleich mit Analysenvorschrift
Typenkalibration u. Typenmessung
Toleranzen in absoluten oder relativen Gewichtsprozenten für jedes Analysenprogramm und Element unabhängig einstellbar
Mittelwert u. Standardabweichung von ausgewählten Messungen
Warnzeichen bei Überschreiten der Kalibrierkurven
automatischer Hinweis zur regelmäßigen Rekalibration
automatische Anzeige der Qualitätsbezeichnung oder Werkstoffnummer
Integrierte, dynamische Werkstoffdatenbank , mehr als 100.000 Qualitäten speicherbar (begrenzt nur durch Speicherkapazität des Computers)
Schriftgröße auf dem Monitor variabel für optimale Lesbarkeit
Protokoll-Speicher-Funktion
Protokoll-Bearbeitungsprogramm zum späteren Auswerten, Ausdrucken und Archivieren
verschiedene Statistikfunktionen mit graphischer Darstellung

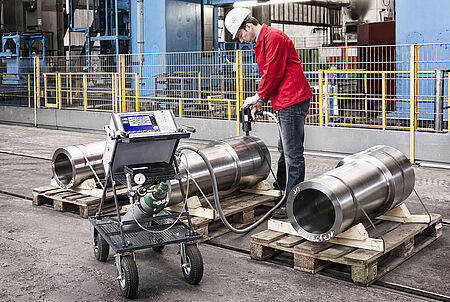

Das Belec Compact Port HLC im Einsatz

Das kleinste Spektrometer seiner Art

Das Spektrometer Belec Compact Port HLC eröffnet vielseitige Möglichkeiten. Ob in Kesseln, an Rohren auf Baustellen oder auf Schrottplätzen gemessen wird: wechselnde Einsatzorte können dem Spektrometer in seiner thermisch stabilisierten Klimakammer nichts anhaben. Dabei wird das Gerät von nur einer Person transportiert und bedient. Auf einem robusten Unterwagen fixiert, wird das Spektrometer mit Argonflasche und Utensilien zur Probenvorbereitung zu einem mobilen Labor.

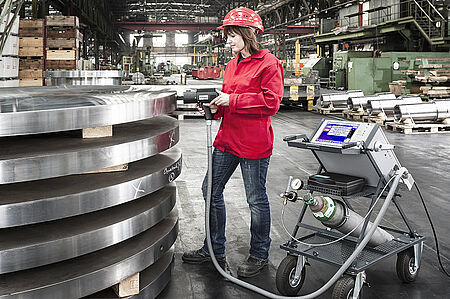

Anwendungsbeispiel Belec Compact Port HLC

Sicher, schnell und präzise

In wenigen Sekunden lassen sich bis zu 70 chemische Elemente in Metallen nachweisen. Bei sorgfältiger Probenvorbereitung gibt es kaum eine analytische Aufgabe, die nicht gelöst werden kann - an welchem Ort oder in welcher Probenform auch immer. Die Analyse von Drähten, Rohren oder Kleinteilen in unterschiedlichsten Abmessungen ist mit unseren speziell angefertigten Adaptern möglich.

Einfaches Steckersystem für Prüfsonden

Es entfällt jeder zeitaufwendige Umbau beim Wechsel zwischen Argon- und Luft-Anwendungen. Mit unserer Technik und dem entsprechenden Zubehör steht Ihnen jeweils das optimale Messsystem zum Ausführen Ihrer Analyseaufgabe zur Verfügung. Im Handumdrehen wird aus Ihrem hochgenauen Analysengerät ein sehr schnelles Verwechslungsprüfgerät.

Zubehör für belec Compact Port HLC

Für die mobile Anwendung an verschiedensten Einsatzorten, sowie für die ortsgebundene Nutzung der stationären Spektrometer bietet Belec eine Reihe von Zubehör an. Ob Abfunksonden für den mobilen Einsatz oder zusätzlich zum Funkenstand des stationären Belec Vario Lab – auf diesen Seiten informieren wir Sie über unsere Zusatzlösungen für Ihre individuellen Anforderungen.

Eine Vielzahl von Adaptern ermöglicht die Prüfung unterschiedlichster Proben: Drähte, Rohre oder andere Kleinteile können dank speziell entwickelter Adapter problemlos analysiert werden. Neben unserem Standard-Unterwagen für das mobile Spektrometer Belec Compact Port HLC bieten wir unseren Kunden weitere, auf Ihre Anwendungen abgestimmte Lösungen.
